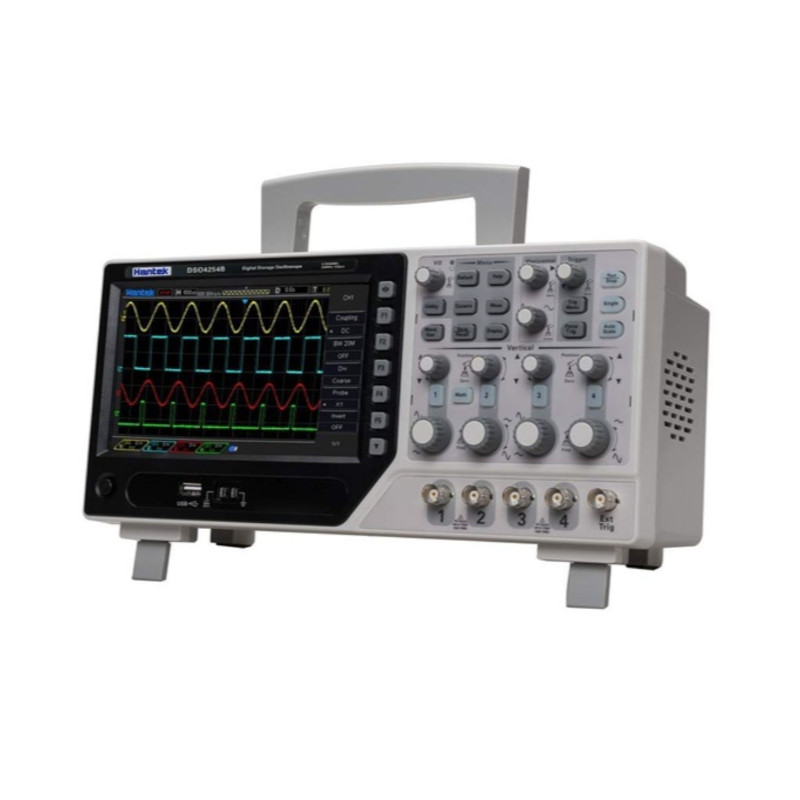

Осциллограф Hantek DSO4254B — профессиональный четырёхканальный цифровой прибор с полосой пропускания до 250 МГц, предназначенный для точного анализа, диагностики и измерения электронных сигналов. Оснащён цветным TFT-дисплеем, высокой частотой дискретизации и широким набором функций измерения, что делает его удобным инструментом для лабораторий, сервисных центров, инженеров и образовательных учреждений.
Особенности
- Четыре независимых аналоговых канала и внешний вход триггера
- 7-дюймовый цветной TFT-дисплей с разрешением 800×480
- Высокая частота дискретизации до 1 Гвыб/с
- Более 32 автоматических измерений параметров сигналов
- 14 режимов триггера, включая фронт, импульс, окно, наклон и видео
- Поддержка декодирования последовательных интерфейсов UART, LIN, CAN, SPI и I²C
- Математические функции: сложение, вычитание, умножение и деление сигналов
- Быстрое преобразование Фурье (FFT) для анализа спектра
- Поддержка протокола SCPI для удалённого управления
- USB Host и USB Device для подключения к ПК и внешних накопителей
- Возможность расширения интерфейсов: RS232, LAN, HDMI, Wi-Fi, SD-карта
- Подходит для лабораторных исследований, диагностики и ремонта электроники
Характеристики
- Модель: DSO4254B
- Тип прибора: цифровой осциллограф
- Количество каналов: 4 аналоговых + внешний триггер
- Дисплей: 7″ TFT LCD, 800×480
- Полоса пропускания: до 250 МГц
- Частота дискретизации:
- 1 Гвыб/с — при использовании одного канала
- 500 Мвыб/с — при использовании двух каналов
- 250 Мвыб/с — при использовании трёх и четырёх каналов
- Глубина памяти:
- 64 Квыб — одноканальный режим
- 32 Квыб — двухканальный режим
- Время нарастания: менее 1,4 нс
- Вертикальное разрешение: 8 бит
- Вертикальная чувствительность: от 500 мкВ/дел до 10 В/дел
- Входной импеданс: 1 МОм ±2 %, 20 пФ ±3 пФ
- Максимальное входное напряжение: ±300 В RMS (при использовании щупа 10×)
- Режимы входа: AC / DC / GND
- Время развертки: от 2 нс/дел до 100 с/дел
- Количество автоматических измерений: более 32
- Поддерживаемые протоколы декодирования: UART, LIN, CAN, SPI, I²C
- Интерфейсы подключения: USB Host, USB Device
- Дополнительные интерфейсы (опционально): RS232, LAN, HDMI, Wi-Fi, SD-карта
- Габариты: 318 × 110 × 150 мм
- Вес: около 2,9 кг

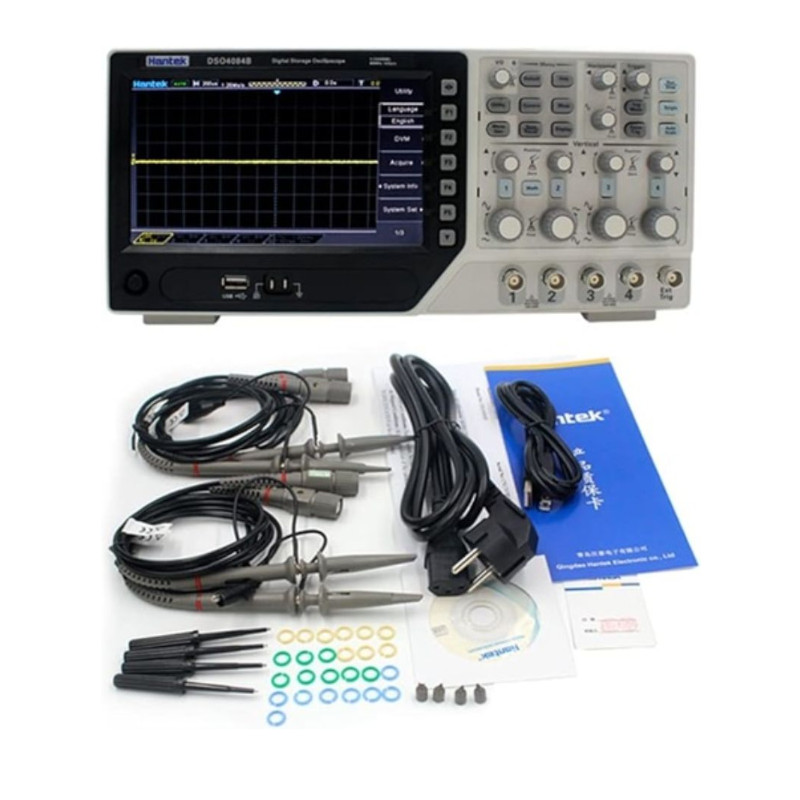

Комплектация
- Осциллограф Hantek DSO4254B
- Щупы для осциллографа — 4 шт.
- Сетевой кабель питания
- USB-кабель
- Диск с программным обеспечением
- Руководство пользователя
