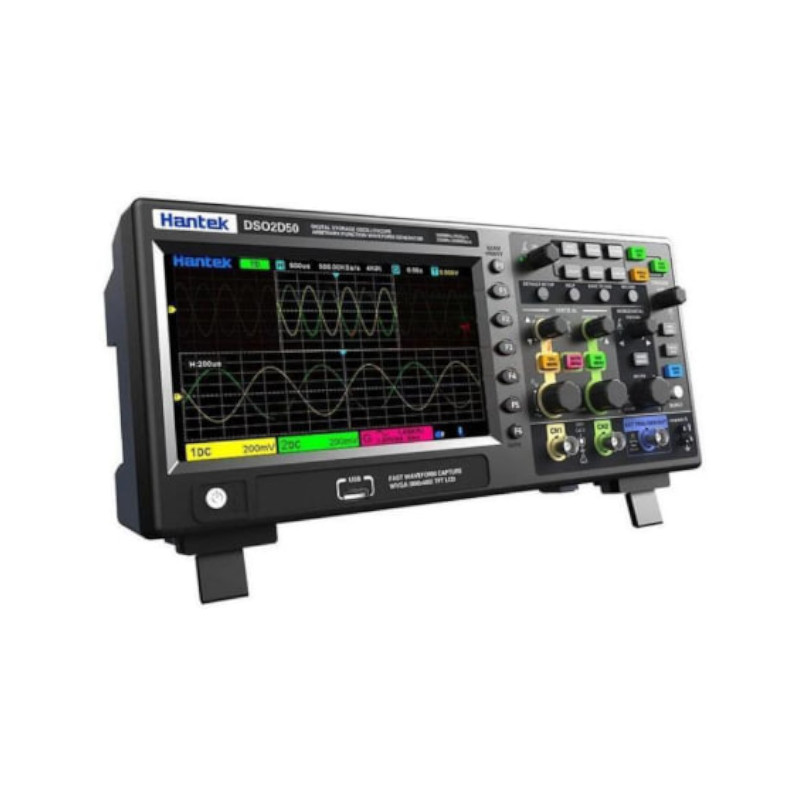

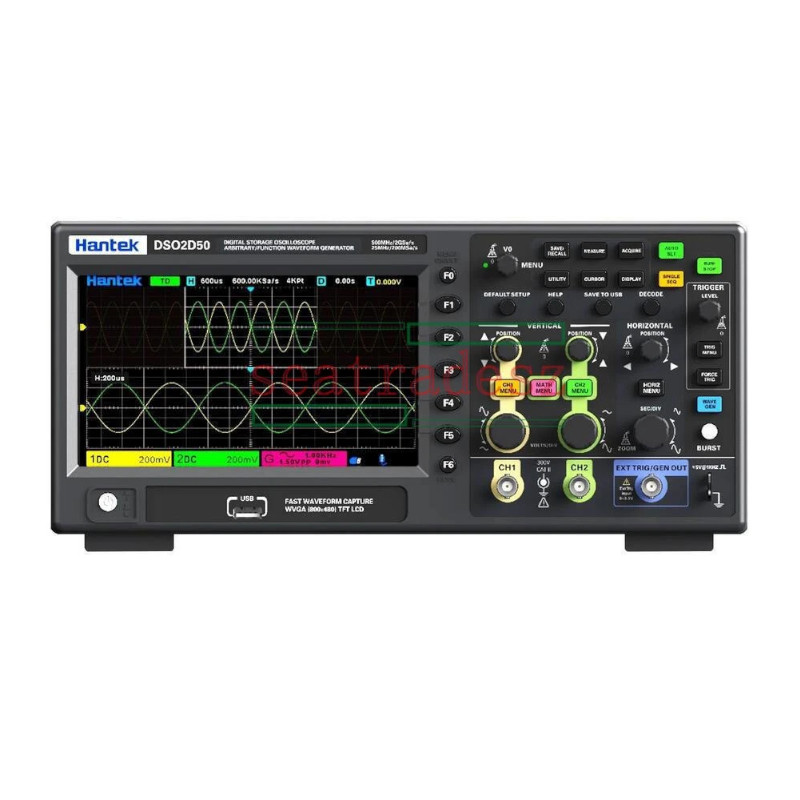

Осциллограф Hantek DSO 2D50 — мощный двухканальный прибор для высокочастотных измерений до 500 МГц. Предназначен для профессионального анализа сигналов, от ВЧ-схем и цифровых интерфейсов до R&D и лабораторных задач. Осциллограф сочетает высокую пропускную способность с быстрым временем отклика и встроенным генератором сигналов, что делает его универсальным инструментом для разработчиков и инженеров.
Особенности:
- Полоса пропускания 500 МГц — четкое захватывание высокочастотных сигналов.
- Скорость выборки до 2 GSa/s — высокая точность отображения формы сигнала.
- 2 независимых канала для одновременного измерения двух сигналов.
- Встроенный генератор произвольных сигналов (AWG) с выходом до ~25 МГц.
- Поддержка широкого набора режимов триггера и автоматических измерений.
- Интерфейсы для сохранения данных и подключения к ПК.
Характеристики:
- Тип: цифровой запоминающий осциллограф
- Каналы: 2
- Полоса пропускания: до 500 МГц
- Частота дискретизации: до 4 GSa/s (1 канал), до 2 GSa/s (2 канала)
- Глубина памяти: до 32–80 Mpts (зависит от режима)
- Вертикальная чувствительность: от ~1 mV/div до 10 V/div
- Входное сопротивление: 1 MΩ
- Входная ёмкость: ~15 pF
- Макс. входное напряжение: ~300 VRMS (CAT II)
- Развёртка по времени: от ~500 ps/div до 100 s/div
Генератор сигналов (AWG):
- Частота: до 25 МГц
- Формы: sine, square, ramp, pulse, noise, arbitrary
Функции:
- Автоматические измерения (частота, RMS, Vpp и др.)
- FFT (спектр)
- Математика (+ − × ÷)
- Триггеры: Edge, Pulse, Slope, Video и др.
- Декодирование протоколов (UART, I²C, SPI, CAN — опционально/ПО)
Экран и интерфейсы:
- Дисплей: 7″, 800×480
- Интерфейсы: USB Host, USB Device
- Сохранение: скриншоты и данные на USB
Общие параметры
- Модель: Hantek DSO2D50 — цифровой запоминающий осциллограф (DSO) с функцией генератора сигналов.
- Количество каналов: 2 аналоговых входа.
- Полоса пропускания: 500 МГц — подходит для высокочастотных сигналов.
- Частота дискретизации: • До 4 GSa/s на один канал. • До 2 GSa/s при использовании обоих каналов одновременно.
- Генератор сигналов (AWG): встроенный генератор произвольных форм сигналов (sine, square, ramp, noise, arb) с частотой выхода до ~25–80 МГц (в зависимости от источника).
Дисплей и интерфейс
- Экран: 7-дюймовый TFT LCD с разрешением 800×480 пикселей.
- Регулировка яркости, удобное управление развёрткой и вертикальной чувствительностью.
Измерения и функции
- Глубина памяти: до 32–80 Mpts (одно канал) и 16 Mpts (два канала) (разные источники указывают разные варианты конфигурации — ориентировочно около десятков миллионов точек).
- Режимы триггера: Edge, pulse, window, slope и др. Часто включает декодирование протоколов (UART, SPI, I²C, CAN и т. п.).
- Мат. операции: +, −, ×, ÷, FFT (спектральный анализ), и более 30 автоматических измерений.
- Поддержка измерений: частота, период, RMS, пиково-пиковое значение, времена нарастания/спада и др.
Входные параметры
- Входное сопротивление: 1 MΩ (± 1–2 %).
- Входная ёмкость: ~12–17 pF.
- Максимальное входное напряжение: ~300 VRMS (CAT II), пиковые перенапржения допускаются выше (зависит от типа входов/пробников).
- Развёртка: ~500 ps/дел до 100 с/дел (широкий диапазон масштабирования времени).
Интерфейсы
- USB Host: поддержка USB-накопителей для сохранения данных/снимков экрана.
- USB Device: подключение к ПК (SCPI-управление/запись).
