FNIRSI TSG6020 — двухканальный функциональный и произвольный генератор сигналов (AWG), предназначенный для лабораторных измерений, разработки электроники, тестирования схем и обучения. Устройство поддерживает генерацию стандартных и пользовательских сигналов с высокой точностью.

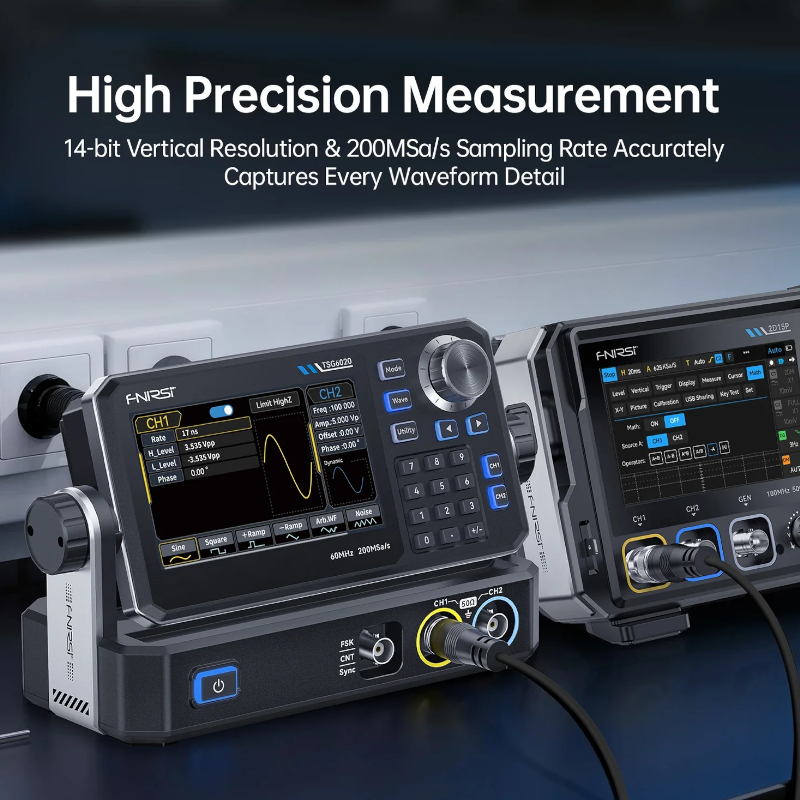

Генератор оснащён 4.3-дюймовым цветным сенсорным дисплеем, обеспечивающим удобное управление и просмотр формы сигнала в реальном времени. Благодаря технологии DDS и частоте дискретизации 200 MSa/s прибор обеспечивает точное воспроизведение сигналов и минимальные искажения.
Модель поддерживает различные режимы модуляции и частотный свип, что делает её подходящей для тестирования фильтров, радиочастотных схем и цифровых систем связи.
Особенности
- Два независимых канала генерации сигналов
- Максимальная частота выхода до 60 МГц
- Частота дискретизации до 200 MSa/s
- Поддержка произвольных форм сигналов (AWG)
- 6 типов модуляции: AM, FM, PM, FSK, ASK, PSK
- Функция частотного свипа (линейный и логарифмический режим)
- Встроенный 7-разрядный частотомер до 100 МГц

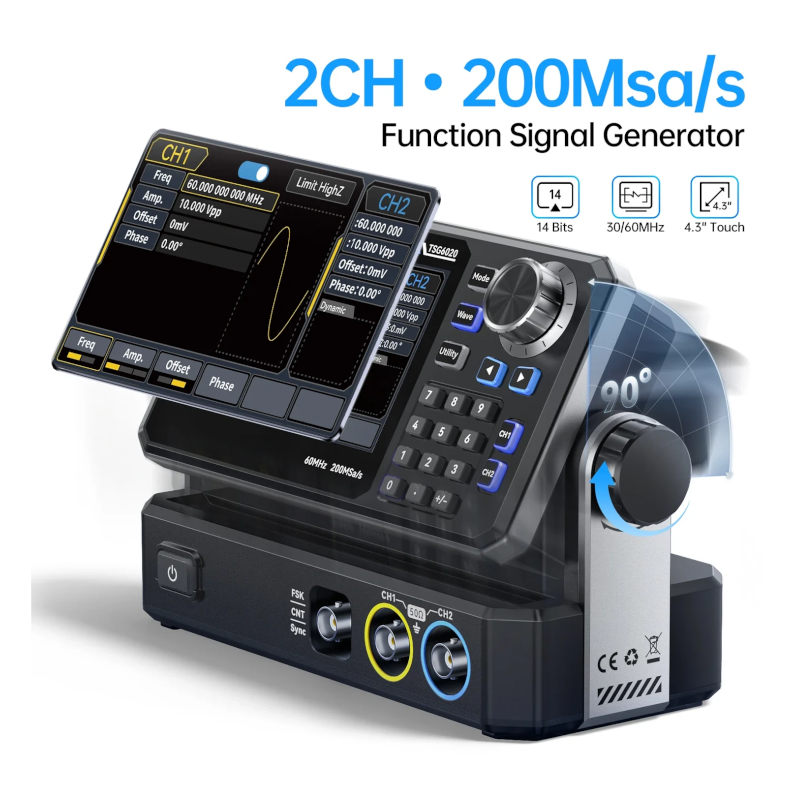

- Сенсорный цветной экран 4.3″
- Сохранение пользовательских сигналов в памяти устройства
- Поддержка синхронизации и TTL-выхода
Характеристики
- Тип устройства: функциональный генератор сигналов / AWG
- Количество каналов: 2
- Максимальная выходная частота: 60 МГц
- Частота дискретизации: до 200 MSa/s
- Вертикальное разрешение: 14 бит
- Диапазон амплитуды: до 20 Vpp (в зависимости от нагрузки)
- Диапазон амплитуды (50 Ω): 1 mVpp – 10 Vpp
- Импеданс выхода: 50 Ω
- Поддерживаемые формы сигналов: синус, квадрат, пила, импульс, шум, DC и произвольные
- Частотомер: 100 мГц – 100 МГц
- Экран: 4.3″ TFT LCD, сенсорный (480 × 272)
- Память: до 24 пользовательских сигналов
- Охлаждение: радиатор и вентилятор
- Питание: сетевой адаптер / USB-C

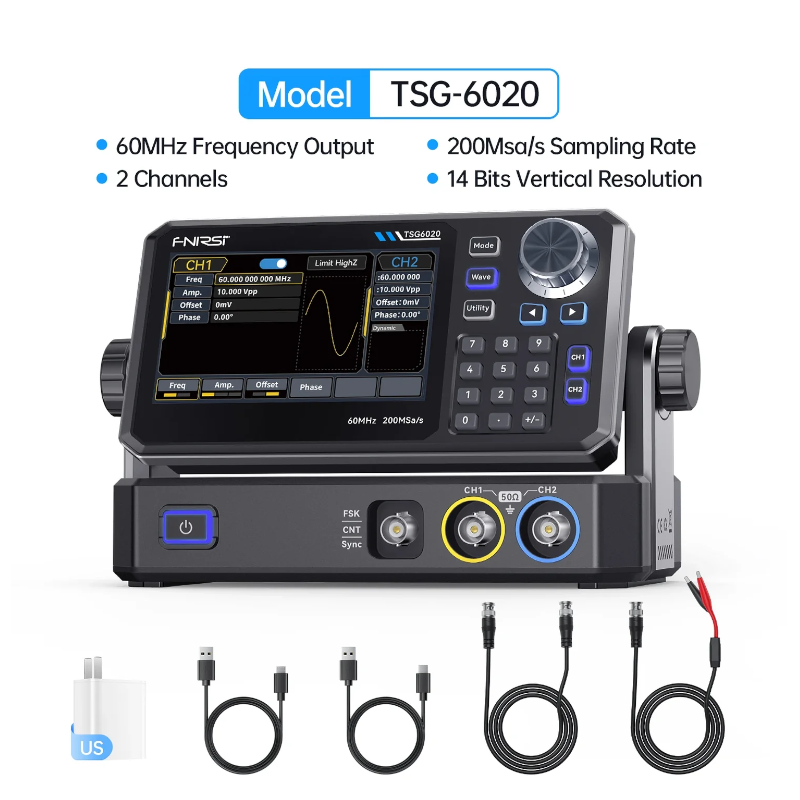

Комплектация
- Генератор сигналов FNIRSI TSG6020
- Блок питания
- USB-кабель
- Измерительные провода
- Зажимы «крокодил»
- Инструкция пользователя
