Использование в серии MHS -5200A микросхем высокой степени интеграции, таких, как ПЛИС от компании Lattice Semiconductor Corporation и микроконтроллера STM 8S00 от STMicroelectronics, а так же применение технологии оверхностного монтажа и аналоговых микросхем от Analog Devices, позволили значительно снизить шумы прибора и величить срок службы. Используемый 2-х строчный ЖК-дисплей LCD1602, отображает в верхней строке текущую частоту, а в нижней — дополнительные параметры и функции переменных, которые можно оперативно переключать с помощью кнопок. Этот прибор, представляет собой генератор сигналов разнообразной формы, а также измеритель параметров сигналов и имеет большие преимущества для инженеров-электронщиков, электронных лабораторий, производственных линий, преподавателей, исследователей и специалистов, проводящих проверку контрольно-измерительной аппаратуры.
Особенности прибора прибора:
1. Технология прямого цифрового синтеза (DDS), ПЛИС-проектирование, низкое энергопотребление;
2. Двойной выход, может регулироваться фаза синхронизации;
3. Имеет до 999 секунд линейной и логарифмической развертки функции Sweep;
4. Основные сигналы — синусоида, треугольный, прямоугольный, растущий пилообразный, спадающий пилообразный и прямоугольные импульсы переменной скважности, а также 16 комплектов сигналов произвольной формы, настроенные пользователем;
5. 10 наборов параметров, сохраненных в профилях М0 ~ М9, М0 загружается автоматически;
6. На 12МГц и ниже напряжение можно регулировать до 20В (размах), выше 12МГц — до 15В (размах);
7. Аттенюатор — 20дБ с минимальным разрешением по амплитуде 1мВ;
8. Функция смещения по постоянному току -120% ~ + 120%;
9. Точность регулировки скважности импульсов 0,1%;
10. Четыре TTL — выхода с изменяемой разницей фаз;
11. Измерение частоты, периода, положительной и отрицательной длительности импульса, скважности и счет количества импульсов;
12. Четыре задаваемых значения времени измерения параметров внешнего сигнала, которые дают баланс между скоростью и точностью;
13. Режим внутренней калибровки для подстройки всех параметров;
14. Полностью открытый коммуникационный протокол;
15. После подключения, ПК может быть использован для управления прибором. Сигналы произвольной формы могут быть отредактированы на ПК, и выходной сигнал можно загрузить в прибор;
16. Этот прибор можно дооснастить усилителем мощности с амплитудой выходного сигнала 30В (размах) и максимальным выходным током 1А.
Характеристики:
| Объект | Параметры | ||
| Основные характеристики | Частотный диапазон | Синусоида | Режим: MHS-520-25M 0-25МГц |
| Меандр | 0 Гц – 6 МГц | ||
| Треугольник | 0 Гц – 6 МГц | ||
| Пилообразный | 0 Гц – 6 МГц | ||
| Произвольной формы | 0 Гц – 6 МГц | ||
| TTL — цифровой | 0 Гц – 6 МГц | ||
| Модуляция | Частотная развертка | ||
| Типы сигналов | Синус, Прямоугольник, треугольник, пилообразный, TTL-цифровой сигнал, Arb — группы произвольных сигналов | ||
| Длина волны | 2048 точек | ||
| Частота дискретизации | 200МВыб/сек | ||
| Разрешение по амплитуде | 12 бит | ||
| Минимальное разрешение по частоте | 10 мГц | ||
| Погрешность частоты | ±5х10(-6) | ||
| Стабильность частоты | ±1х10(-6) | ||
| Диапазон амплитуды | 5мВ (размах) — 20В (размах) 12МГц и ниже 5мВ (размах) — 15В (размах) выше 12МГц |
||
| Выходное сопротивление | 50Ом±10% | ||
| Разрешение по амплитуде | 1мВ (размах) аттенюатор -20дБ 10мВ (размах) без аттенюатора |
||
| Нестабильность амплитуды | ±0.5% за 5 часов | ||
| Погрешность амплитуды | ±1%+10мВ на частоте 1КГц, 15В размах | ||
| Диапазон смещения | -120% — +120% (Коэффициент напряжения смещения и амплитуды сигнала) |
||
| Разрешение по смещению | 1% | ||
| Диапазон фазы | 0 -359° | ||
| Разрешение по фазе | 1° | ||
| Синусоида | Вносимые гармоники | 40дБ (<1МГц) 35дБ (1МГц — 20МГц) |
|
| Искажения | <0.8% (20Гц — 20кГц) | ||
| Меандр | Длительность фронта | <20нс | |
| Превышение | <10% | ||
| Диапазон скважности | 0% — 99.9% | ||
| TTL | Длительность фронта | <20нс | |
| Низкий уровень | <0.3В | ||
| Высокий уровень | 1В — 10В | ||
| Сигналы произвольной формы | Количество | 16 групп | |
| Количество памяти/групп | 1кБ/16групп | ||
| Развертка | Режим развертки | линейная, логарифмическая | |
| Время развертки | 1с — 999с | ||
| Диапазон развертки | Определяется настройками параметров развертки | ||
| Внешние измерения | Диапазон частот | GATE-TIME=10c 0.1Гц — 60МГц GATE-TIME=1c 1Гц — 60МГц GATE-TIME=0.1c 10Гц — 60МГц GATE-TIME=0.01c 100Гц — 60МГц |
|
| Диапазон входных напряжений | 0.5В — 20В (размах) | ||
| Диапазон счета | 0 — 429 496 7295 | ||
| Счет | Вручную | ||
| Измерение длительности положительных и отрицательных импульсов | Разрешение 10нс, максимальная длительность 20с | ||
| Периодические измерения | Разрешение 20нс, максимальная длительность 20с | ||
| Измерения скважности | Разрешение 0.1%, диапазон измерения от 0.1 до 99.9% | ||
| Выбор источника | 1. Вход Ext.IN (сигнал переменного тока) 2. Вход TTL IN (цифровой сигнал) |
||
| Память | Память | 10 | |
| Расположение | M0 -M9 | ||
| Интерфейс | Интерфейс | Последовательный USB интерфейс | |
| Скорость обмена | 57600Бод | ||
| Протокол | Полностью открытый, использующий командную строку | ||
| Источник питания | Постоянного тока | 5В, 1.5А | |

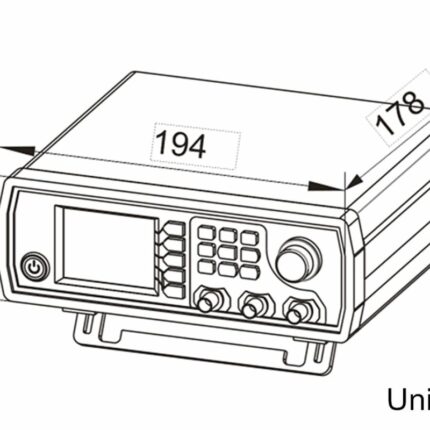

| Размеры | Длина ширина высота | 180 х 190 х 71 мм | |
| Масса | Прибор | 553 г | |
