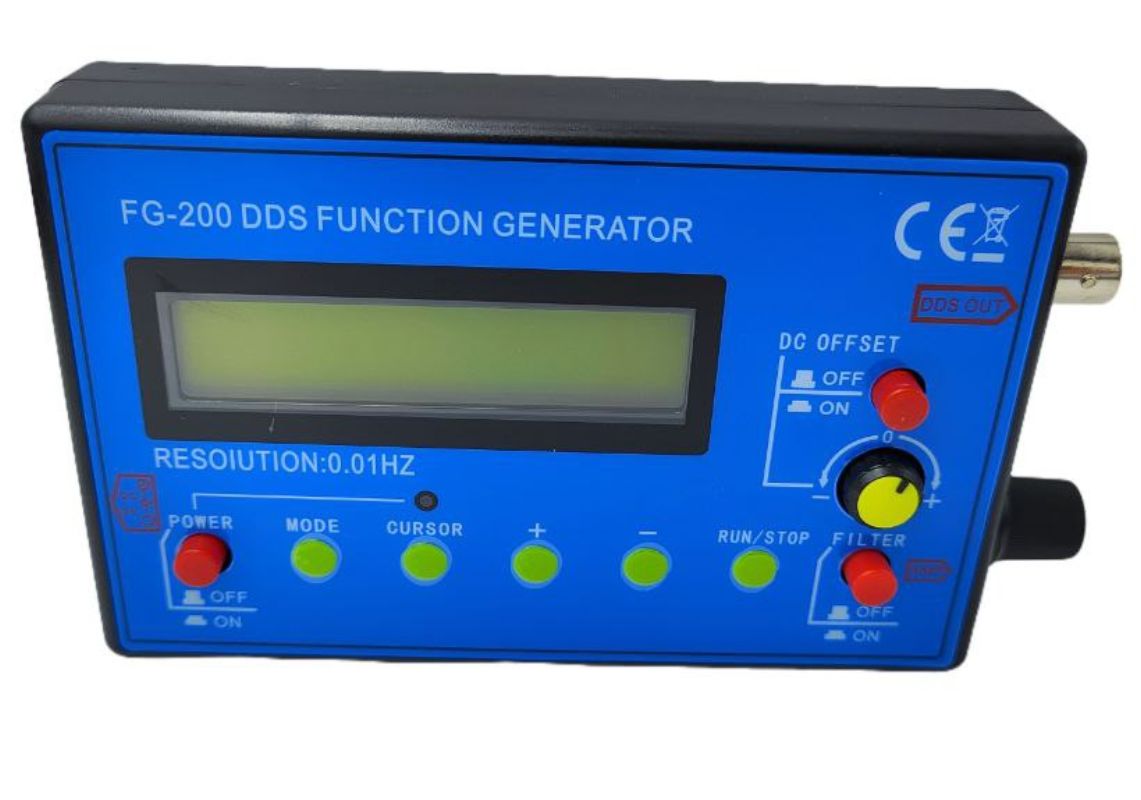

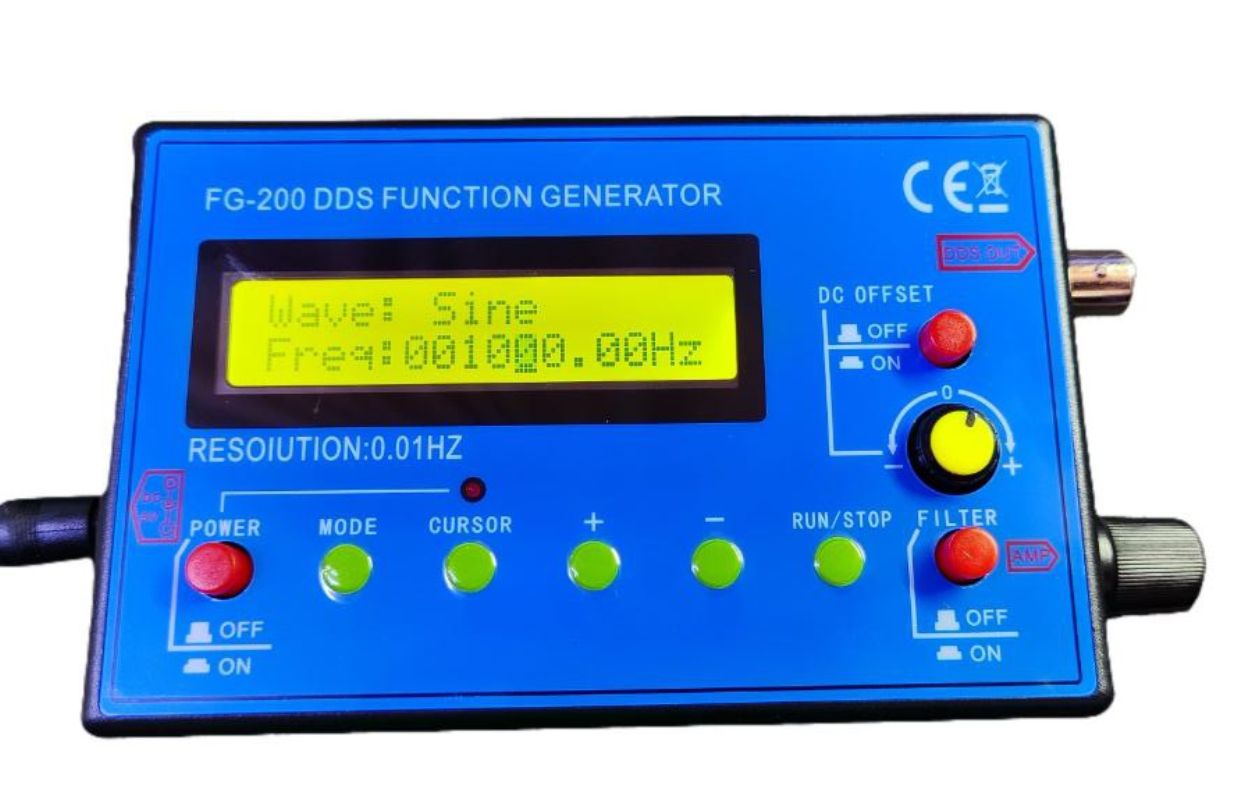

Низкочастотный генератор сигналов FG-200 DDS, 0,01 Гц-500 кГц, + шнур BNC, 0,01 Гц-500 кГц с выхолом синус, мендр, треугольник и др.
Особенности:
— Сверхнизкая частота выходного сигнала
— Небольшой размер, много функций, простота в эксплуатации и удобство переноски — Может питаться от адаптера USB 5В, низкое потребление
— Хорошая точность и стабильность частоты DDS подходят для калибровки коэффициента времени сканирования осциллографа
— Выход мендра волны, подходит для регулировки импульсных характеристик осциллографа и датчиков
— Вместе используется вместе с осциллографом для проверка и отладки электронных цепей, а также аудиоусилителей
Характеристики:
Дисплей: LCD 2×16 символов
Интерфейс управления 8 кнопок + 1 потенциометр Используются кнопки MODE, RUN/STOP, +/–, курсор и один потенциометр для выбора амплитуды и смещения.
Диапазон частот (синусоида): 0,01 Гц … 500 кГц. Выходная амплитуда остаётся «ровной» примерно до 200 кГц, затем начинает снижаться.
Диапазон частот (прямоугольные, треугольные, пилообразные формы): от 1 Гц до 20 кГц. Выше этого диапазона форма сильно искажается.
Разрешение установки частоты: 0,01 Гц. Можно задавать частоту с шагом в 0,01 Гц.
Выходная форма сигнала: 15 видов,синус, прямоугольник, треугольник, прямая/обратная пила, ЭКГ, эксп. рост/спад, импульсы Лоренца/Гаусса, Sinc-импульс, полуволна, полная волна, «шумовая» и др.
Амплитуда выхода: до ±10 В (пик-пик)(со штатным отключением)
Смещение постоянного тока (DC offset): ±10 В. Можно включать/выключать смещение.
Искажения синусоиды: < 1 % при f < 1 кГц, < 0,5 % при f > 1 кГц
Питание DC 1-9 В Часто используется адаптер 5 В
Ток потребления: около 180 мА (типич.)
Габариты: 125 × 80 × 26,5 мм
Вес: 140 г.
Вес с упаковкой: 240 г.
Комплектация:
Генератор
USB кабель
Шнур BNC с крокодилами
Руководство по эксплуатации
