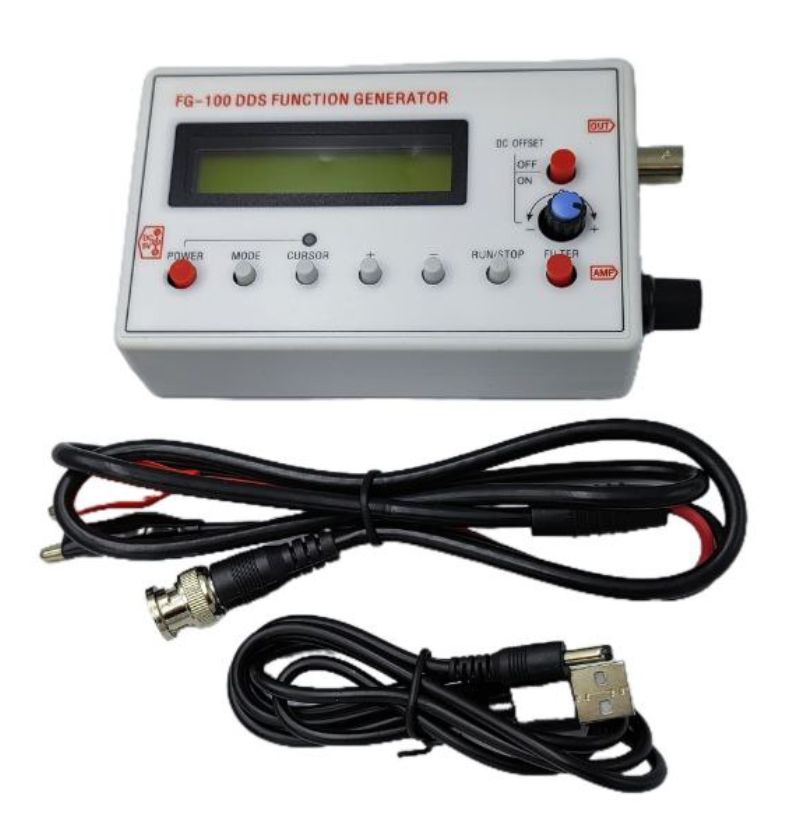

Низкочастотный генератор сигналов FG-100 DDS, 1 Гц-500 кГц с выхолом синус, мендр, треугольник.
Особенности:
— Небольшой размер, много функций, простота в эксплуатации и удобство переноски — Может питаться от адаптера USB 5В, низкое потребление
— Хорошая точность и стабильность частоты DDS подходят для калибровки коэффициента времени сканирования осциллографа
— Выход мендра волны, подходит для регулировки импульсных характеристик осциллографа и датчиков
— Вместе используется вместе с осциллографом для проверка и отладки электронных цепей, а также аудиоусилителей
Характеристики:
Дисплей: LCD 2×16 символов
Интерфейс управления 8 кнопок + 1 потенциометр Используются кнопки MODE, RUN/STOP, +/–, курсор и один потенциометр для выбора амплитуды и смещения.
Диапазон частот (синусоида): 1 Гц … 500 кГц. Выходная амплитуда остаётся «ровной» примерно до 200 кГц, затем начинает снижаться.
Диапазон частот (прямоугольные, треугольные, пилообразные формы): от 1 Гц до 20 кГц. Выше этого диапазона форма сильно искажается.
Разрешение установки частоты: 1 Гц. Можно задавать частоту с шагом в 1 Гц.
Выходная форма сигнала: синус, прямоугольник, треугольник, пилообразная вперед/назад
Амплитуда выхода: до ±10 В (пик-пик). Максимальное значение ±10 В (P-P) при нагрузке (учитывая выходной импеданс)
Выходное сопротивление: 50 Ом
Смещение постоянного тока (DC offset): ±10 В. Можно включать/выключать смещение.
Искажения синусоиды: <1 % при малых частотах (1 кГц и ниже). При повышении частоты форма сигнала ухудшается.
Питание DC 3,5 … 10 В Часто используется адаптер 5 В или литиевая батарея 3,7 В.
Ток потребления: около 300 мА (типич.)
Габариты: 125 × 80 × 32 мм
Вес: 175 г.
Вес с упаковкой: 295 г.
Комплектация:
Генератор
USB кабель
Шнур BNC с крокодилами
Руководство по эксплуатации
