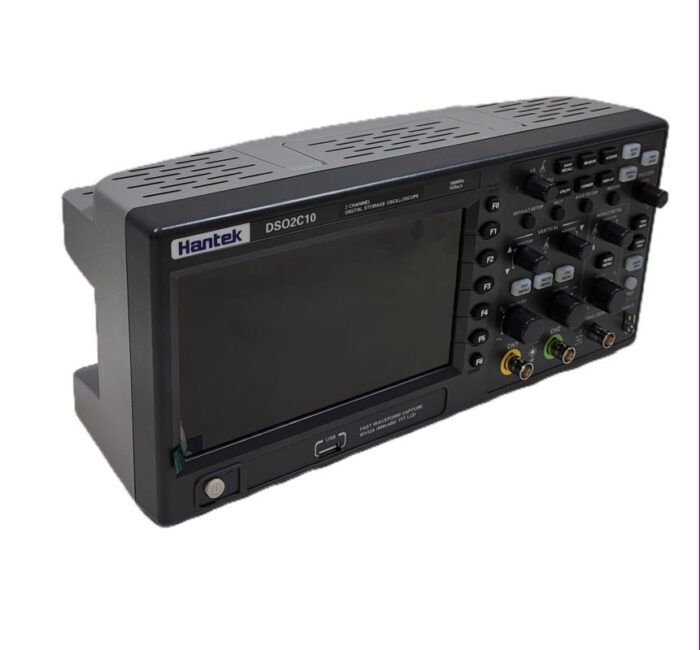

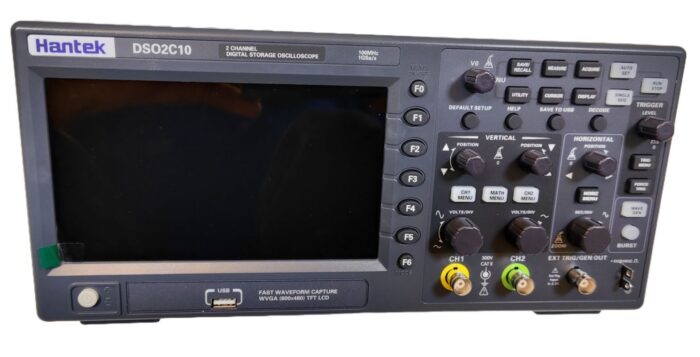

Hantek DSO2C10 — это цифровой осциллограф начального уровня с двумя каналами, предназначенный для измерения и анализа электрических сигналов. Оснащен встроенным функциональным генератором сигналов, который позволяет генерировать различные типы сигналов для тестирования и диагностики электронных схем. Этот осциллограф подходит для различных задач, включая диагностику электронных схем и исследование сигналов на уровне любительских и полупрофессиональных применений.
Особенности:
— Встроенный генератор сигналов до 25 мГц
— Подходит для измерения основных параметров сигнала, таких как амплитуда, частота, период, среднее значение, пик-пик и многие другие (всего более 32 автоматических измерений).
— Поддерживаются различные математические функции для анализа сигналов, включая сложение, вычитание, умножение и деление. Также доступны преобразование Фурье (FFT) и другие специализированные математические операции.
— Встроенные функции фильтрации сигнала для подавления шумов и улучшения качества анализа.
— Возможность сохранения форм сигналов на внешние USB-накопители, что удобно для дальнейшего анализа на ПК.
— Подключение к ПК через USB интерфейс для удаленного управления и захвата данных. Поддерживаются специализированные программы для анализа данных на компьютере.
— Декодирование протоколов I²C, SPI, UART и других цифровых интерфейсов.
Характеристики:
Бренд: Hantek
Размер экрана: 7-дюймовый цветной TFT LCD дисплей (800×480 пикселей)
Число каналов: 2
Частота дискретизации:
— В режиме работы с одним каналом: 1 Гса/с
— В режиме двухканальной работы: 500 Мса/с на каждый канал
Пропускная способность: 100 МГц
Глубина памяти: 8 Мб на канал, что позволяет захватывать длинные последовательности сигналов для анализа.
Чувствительность по вертикали: Диапазон от 1 мВ/дел до 10 В/дел с возможностью точной настройки под различные сигналы.
Диапазон времени развертки: от 2 нс/дел до 1000 с/дел, что обеспечивает возможность детального исследования как быстрых, так и медленных процессов.
Типы триггеров:
— Edge (по фронту) — срабатывание на передний или задний фронт сигнала.
— Pulse (по импульсу) — триггер на импульсы определенной длительности.
— Slope (по наклону) — срабатывание при достижении определенной скорости изменения сигнала.
— Video (по видеосигналам) — поддержка триггера для стандартов NTSC, PAL, SECAM.
— Overtime — триггер на события, выходящие за установленные временные рамки.
Вертикальное разрешение: 8 бит
Входное сопротивление: 1 MΩ ± 2%, параллельно с 16 пФ ± 3 пФ
Частота обновления формы сигнала: до 10 000 вейформов в секунду
Тип ввода сигнала: аналоговый
Максимальное входное напряжение: 400 В (DC + AC пик) делитель 10X
Время нарастания: менее 3.5 нс
Функции: автоизмерения, математические функции, возможность сохранения и загрузки данных
Коммуникации: USB-интерфейс для подключения к ПК
Максимальное входное напряжение: 300В

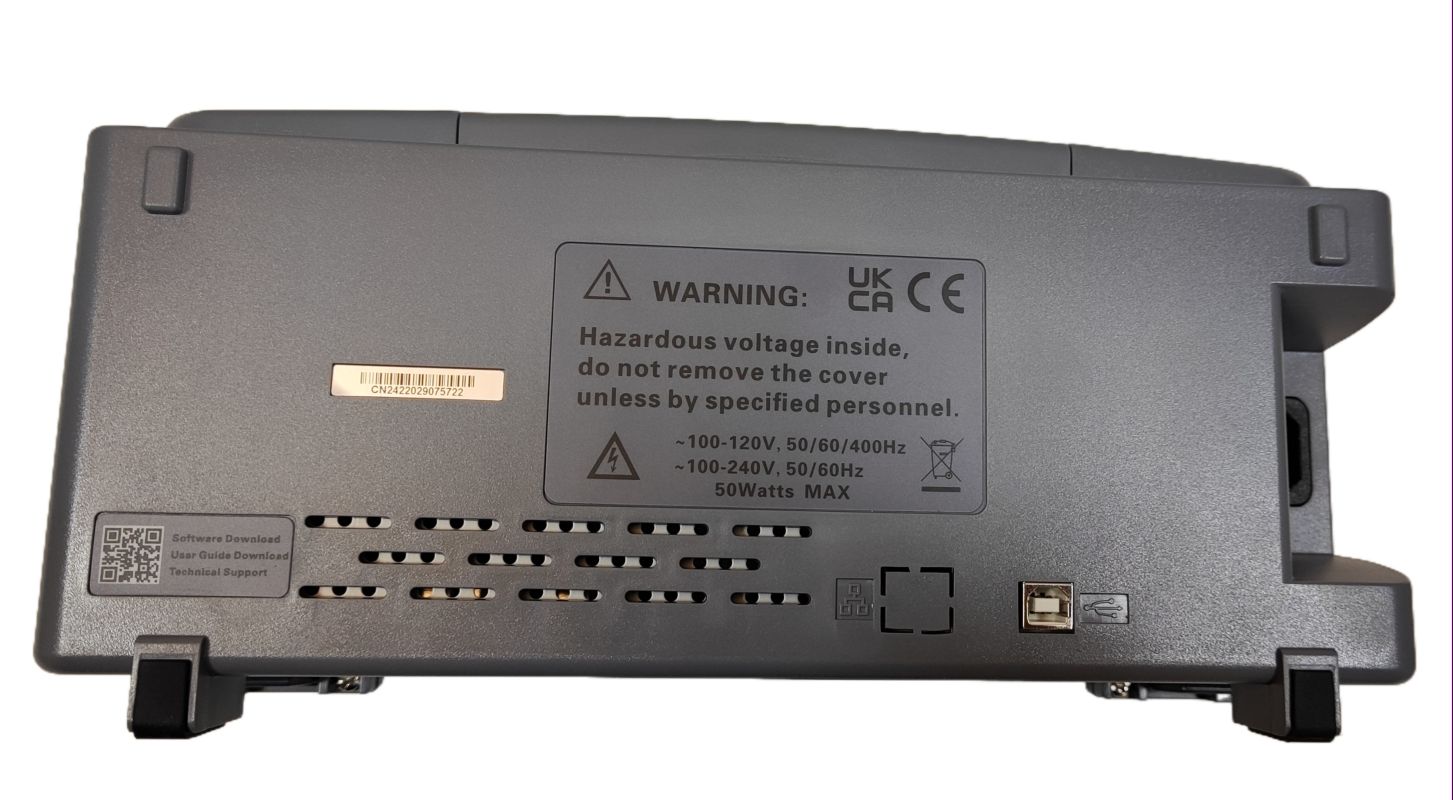

Питание: AC 100-240V, 50/60 Hz
Размеры осциллографа: 318 x 140 x150 мм
Размер упаковки; 36 x 19 x 22 см
Вес с упаковкой: 2,7 кг

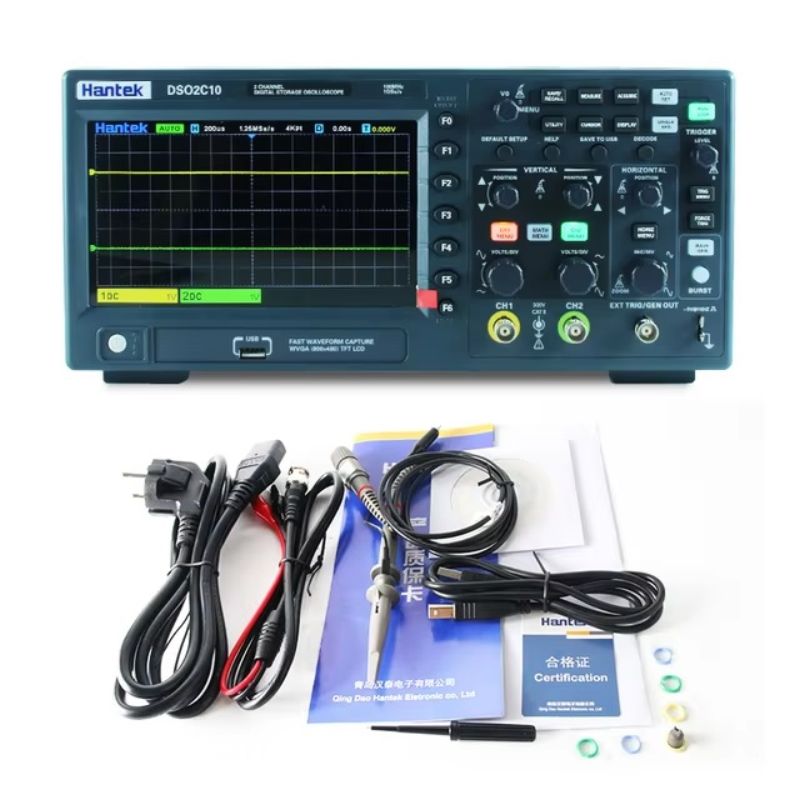

Комплектация:
Осциллограф
Щуп-зонд с делителем 1 шт.
Шнур BNC с крокодилами 1 шт.
Шнур USB для подключения к компьютеру
Кабель питания 220В
Руководство по экcплуатации
