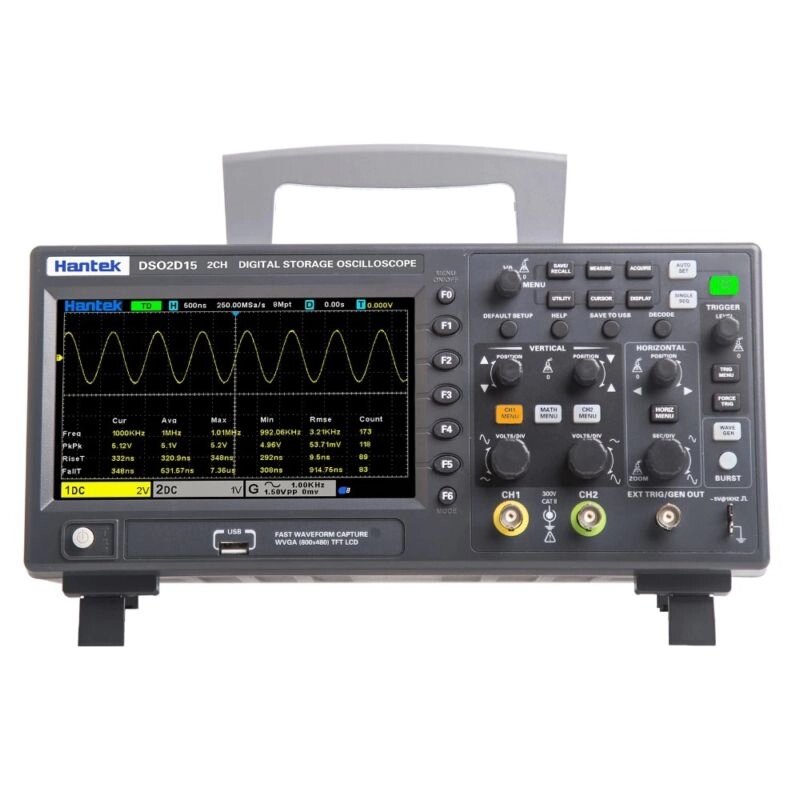

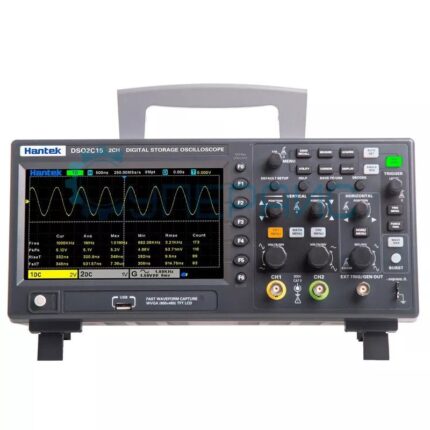

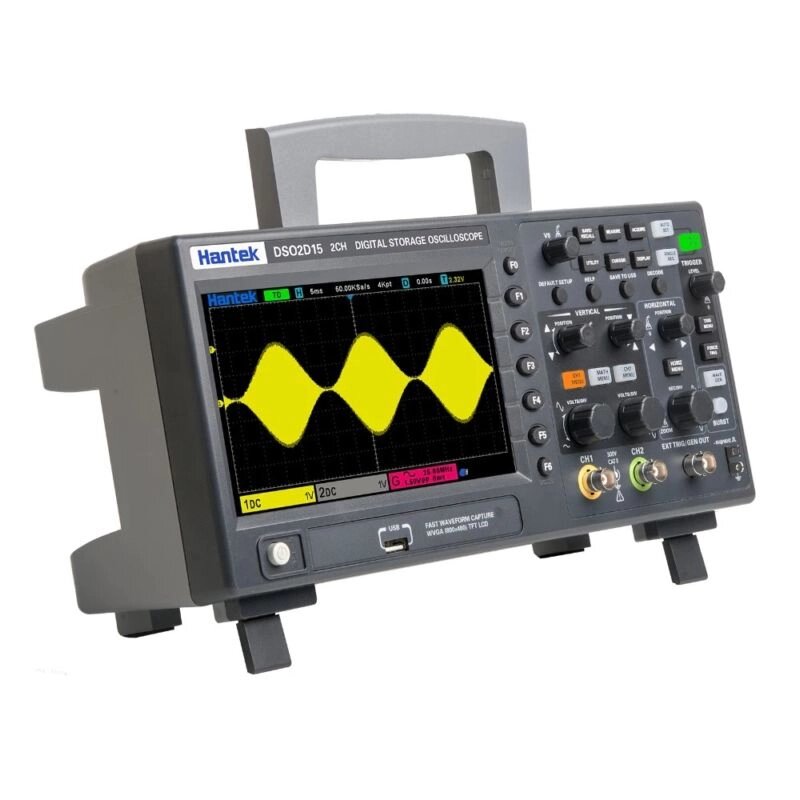

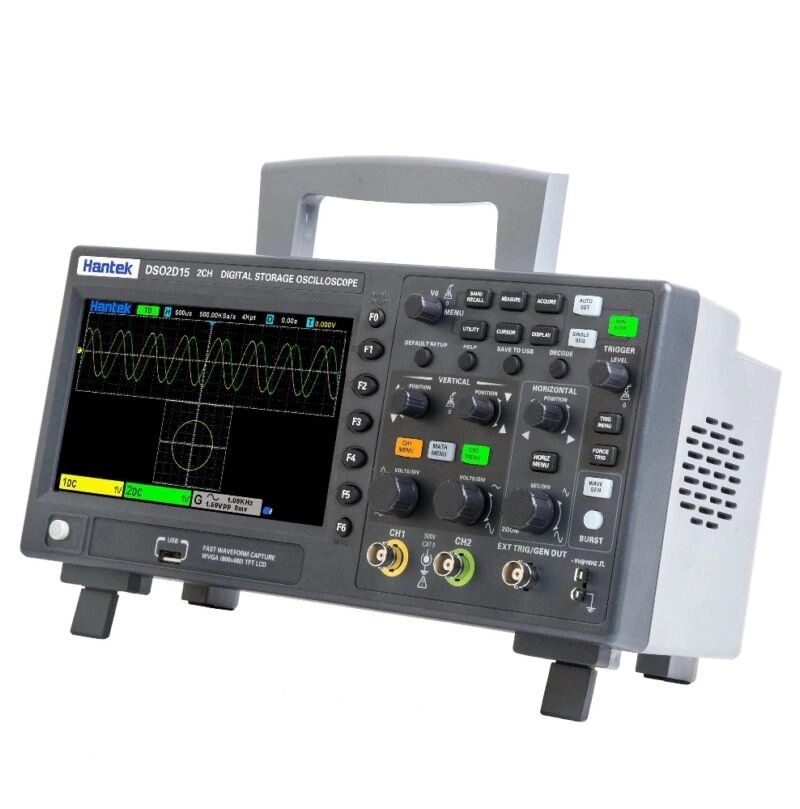

Осцилограф Hantek 2D15 до 150 мГц имеет 2 канала, генератор — это два в одном, осциллограф и генератор сигналов. Он имеет комплексные функции и высокую практичность. Это экономичный двухканальный Настольный осциллограф для работ по техническому обслуживанию, ремонту электроники и научно исследовательских работ. Осциллограф имеет частоту дискретизации в реальном времени 1 Гвыб/с и аналоговую пропускную способность до 150 МГц на каждый канал.
Особенности:
— 2 канала, оба управляются соответственно независимыми узлами;
— Пропускная способность аналогового канала 100 МГц, 150 МГц;
— 1 GSa/s частота выборки в реальном времени;
— Глубина памяти 8 м;
— Вертикальный диапазон 2 мВ/дел ~ 10 В/дел;
— Встроенный 1 CH 5 МГц генератор сигналов;
— Вертикальное разрешение: 8 бит;
— Синхронизация: край, ширина импульса, видео, наклон, сверхурочное время, окно, узор, интервал, задержка, UART, LIN, CAN, SPI, IIC;
— Может расшифровывать и анализировать протоколы: RS232/UART 、 I2C 、 SPI 、 CAN 、 LIN
— Может сохраняться в нескольких форматах данных, таких как Настройка, форма волн, форма волн ссылки, CSV, изображение;
— 5-битный цифровой измеритель напряжения и 6-битный аппаратный индикатор частоты;
— 32 вида автоматических измерений со статистикой, статистика maxmum в реальном времени, минимум, отклонение в режиме ожидания и т. д.;
— 2 комплекта цифровых вольтметров;
— Поддержка проверки порога, свободные измерения в пределах экрана;
— Пульт дистанционного управления SCPI;
— Множество внешних интерфейсов: USB-хост/устройство.
Характеристики:
Бренд: Hantek
Назначение: Осциллограф, генератор сигналов
Материал: АБС-пластик
Тип дисплея: 7″ ЖК TFT
Разрешение дисплея: 800×480, 16 Млн цветов (24 бит)
Яркость дисплея: регулируемая
Тип сетки, яркость: регулируется
Полоса пропускания: 150 МГц
Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s (выб./с)
Вертикальная чувствительность: 2 мВ/дел — 10 В/дел
Горизонтальный развертка: 2 нс/дел — 100 с/дел
Время нарастания сигнала: 2.3 нс
Делитель зонда: 1X, 10X, 100X, 1000X
Максимальное рабочее напряжение: 30 В (1X зонд), 300 В (10X зонд)
Глубина хранения: 8M один канал, 4M два канала
Входное сопротивление: 1 МОм, 20 пФ
Точность ADC: 8 бит
Входной сигнал, режимы: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Синхронизация: поднимающаяся кромка/опускающаяся кромка
Внешняя синхронизация: 0 — 40 В

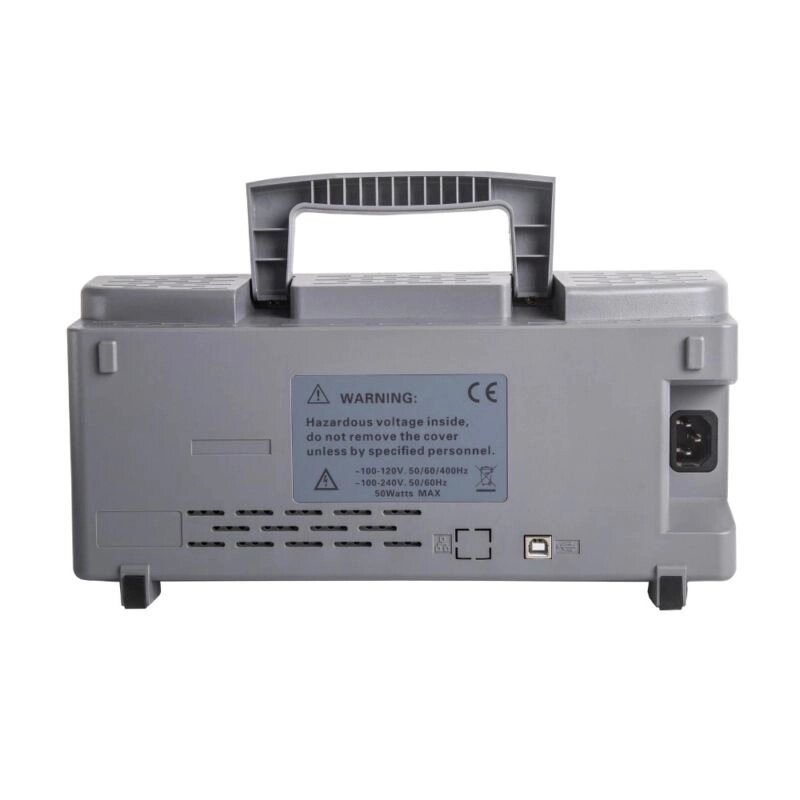

Внешние порты: USB экспорт изображений
Генератор:
— Частота фомирования сигнала 200 MSa/s
— Вертикальное разрешение: 12 бит
— Максимальная частотавыходного сигнала: 25 МГц
— Стандартные формы сигнала: синус, прямоугольник, импульс, треугольная, Выборочная волна, индекс, шум
Питание: 120-240 В(± 10%), от 45 Гц до 66 Гц. 30 Вт
Рабочая температура: 0 — 50 градусов
Температура хранения: -40 — +70 градусов
Влажность: ≤ 60%
Размер осциллографа: 318 x 140 x 150 мм
Посылка Вес в упаковке: 2,9 кг

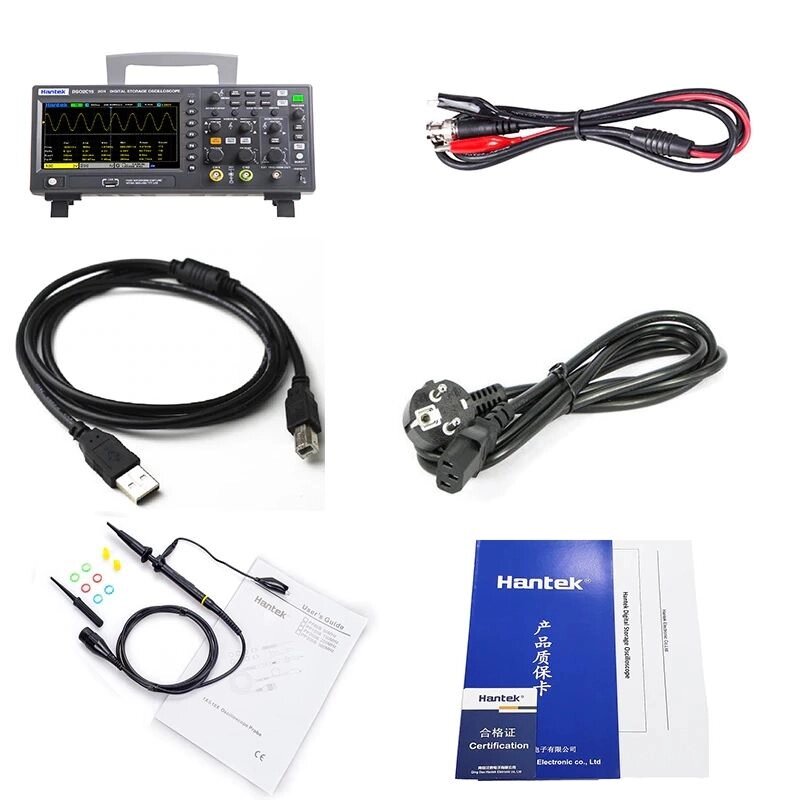

Комплектация:
Осциллограф
Зонд 100 МГц (1X и 10X) 1 шт.
Шнур для генератора
Шнур питания
USB — кабель для передачи данных
Руководство пользователя
