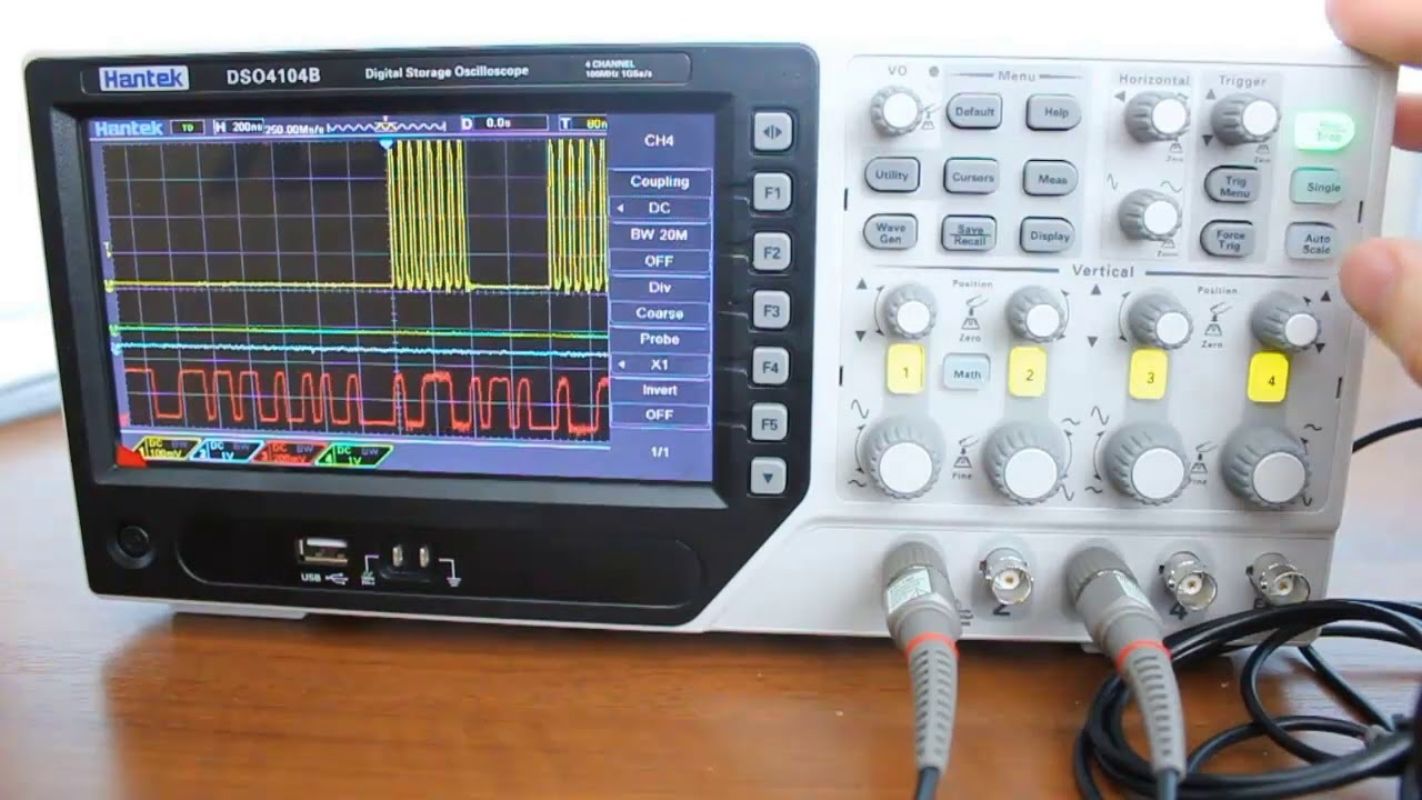

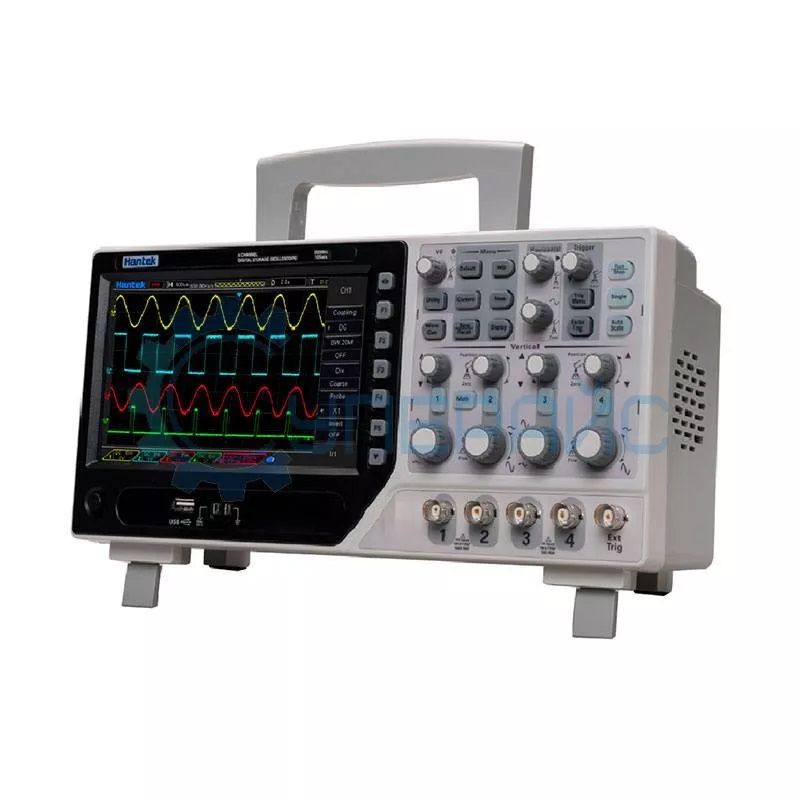

Осциллограф Hantek DSO 4104B до 100 мГц, 4 канала
Характеристики:
| Характеристики настольного осциллографа | |||
| Серия | DSO4004B | ||
| Полоса пропускания | 100 МГц | ||
| Количество каналов | 4 | ||
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |
||
| Входные параметры | |||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | ||
| Максимальное входное напряжение | ± 300 Vrms (10X) | ||
| Горизонтальная система | |||
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) | ||
| Интерполяция формы волны | sin (х) / х | ||
| Размер памяти | 64 Кб в одноканальном режима 32 Кб в двухканальном режиме |
||
| Коэффициент развёртки | 2 нс / дел — 100 с / дел, 1, 2, 5 шаг | ||
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
||
| Вертикальная система | |||
| Вертикальное разрешение | 8 — битное разрешение, одновременная выборка для каждого канала | ||
| Вертикальная развёртка | 500 мкВ / дел — 10 В / дел на входе BNC | ||
| Время нарастания | <3.5 нс | ||
| Режимы захвата | реального времени, детектор пика, усреднение, повышенное разрешение (HR) | ||
| Диапазон вертикального смещения | 500 мкВ / дел — 20 мВ / дел, ± 400 мВ 50 мВ / дел — 200 мВ / дел ± 2 В 500 мВ / дел — 2 В / дел, ± 40 В 5 В / дел — 10 В / дел , ± 50 В |
||
| Ограниченная полоса пропускания | 20 МГц | ||
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) | ||
| Точность усиления постоянного тока | ± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 500 мкВ / дел (в режиме простой выборки или выборки с усреднением)примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
||
| Система синхронизации | |||
| Режимы триггера | фронт, пульс, видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний | ||
| Время задержки | 100 нс — 10 с | ||
| Диапазон уровня запуска триггера | CH1 ~ CH4: ± 4 деления от центра экрана | ||
| EXT: 0 ~ 3,3 В | |||
| Точность уровня триггера | CH1 ~ CH4: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана | ||
| EXT: ± (6 % от настройки + 40 мВ) | |||
| Запуск по фронту | |||
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту | ||
| Источник запуска | CH1 ~ CH4 EXT |
||
| Запуск по длительности импульса | |||
| Режим запуска | положительная полярность импульса >, <, =, ≠ | ||
| отрицательная полярность импульса >, <, =, ≠ | |||
| Источник запуска | CH1 ~ CH4 | ||
| Диапазон удержания триггера | 8 нс ~ 10 с | ||
| Запуск по видео сигналу | |||
| Стандарт сигнала | NTSC, PAL | ||
| Источник запуска | CH1 ~ CH4 | ||
| Запуск по наклону | |||
| Режим запуска | положительный наклон >, <, =, ≠ | ||
| отрицательный наклон >, <, =, ≠ | |||
| Источник запуска | CH1 ~ CH4 | ||
| Диапазон удержания триггера | 8 нс ~ 10 с | ||
| Запуск по истечении времени | |||
| Режим запуска | запуск по возрастающему / ниспадающему фронту | ||
| Источник запуска | CH1 ~ CH4 | ||
| Диапазон удержания триггера | 8 нс ~ 10 с | ||
| Запуск по окну | |||
| Источник | CH1 ~ CH4 | ||
| UART запуск | |||
| Режим запуска | старт, стоп, ошибка четности, ошибка COM | ||
| Источник запуска | CH1 ~ CH4 | ||
| Длина данных | 1 байт | ||
| Ширина битов данных | 5 бит, 6 бит, 7 бит, 8 бит | ||
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с | ||
| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с | ||
| LIN запуск | |||
| Режим запуска | интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные | ||
| Источник запуска | CH1 ~ CH4 | ||
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с | ||
| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с | ||
| SPI запуск | |||
| Источник запуска | CH1 ~ CH4 | ||
| Длина данных | 4, 8, 16, 24, 32 байт | ||
| IIC запуск | |||
| Источник запуска | CH1 ~ CH4 | ||
| Система измерения | |||
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
||
| Автоматическое измерение | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS | ||
| Общие характеристики | |||
| Тип дисплея | 7 дюймов TFT ЖК — экран, 800 * 480 точек, подсветка LCD | ||
| Питание | 120-240 В, 45-66 Гц, < 30 Вт | ||
| Рабочая температура | от 0 °С до 50 °С | ||
| Рабочая влажность | до 90% RH | ||
| Рабочая высота | рабочая до 3000 м | ||
| хранения до 15000 м | |||
| Интерфейс передачи данных | USB 2.0 Full Speed | ||
| Температура хранения | в рабочем состоянии 0℃ — 40℃ в выключенном состоянии -20℃ — 60℃ |
||
| Габариты | 318 мм х 110 мм х 150 мм | ||
| Вес | 3,9 кг | ||

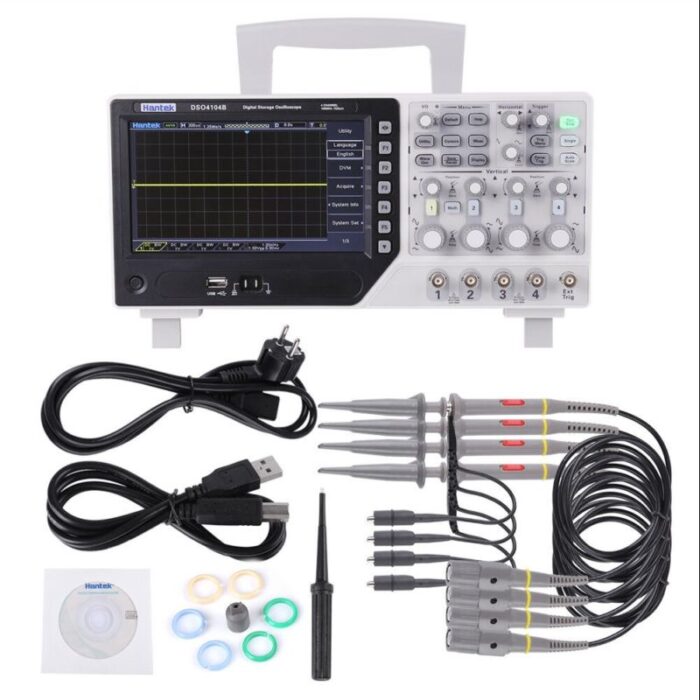

| Комплектация | цифровой осциллограф Hantek DSO4104B — 1 шт щупы для осциллографа — 4 шт кабель питания — 1 шт диск с программным обеспечением — 1 шт USB шнур — 1 шт инструкция по эксплуатации — 1 шт |
||
